クリスタルレター

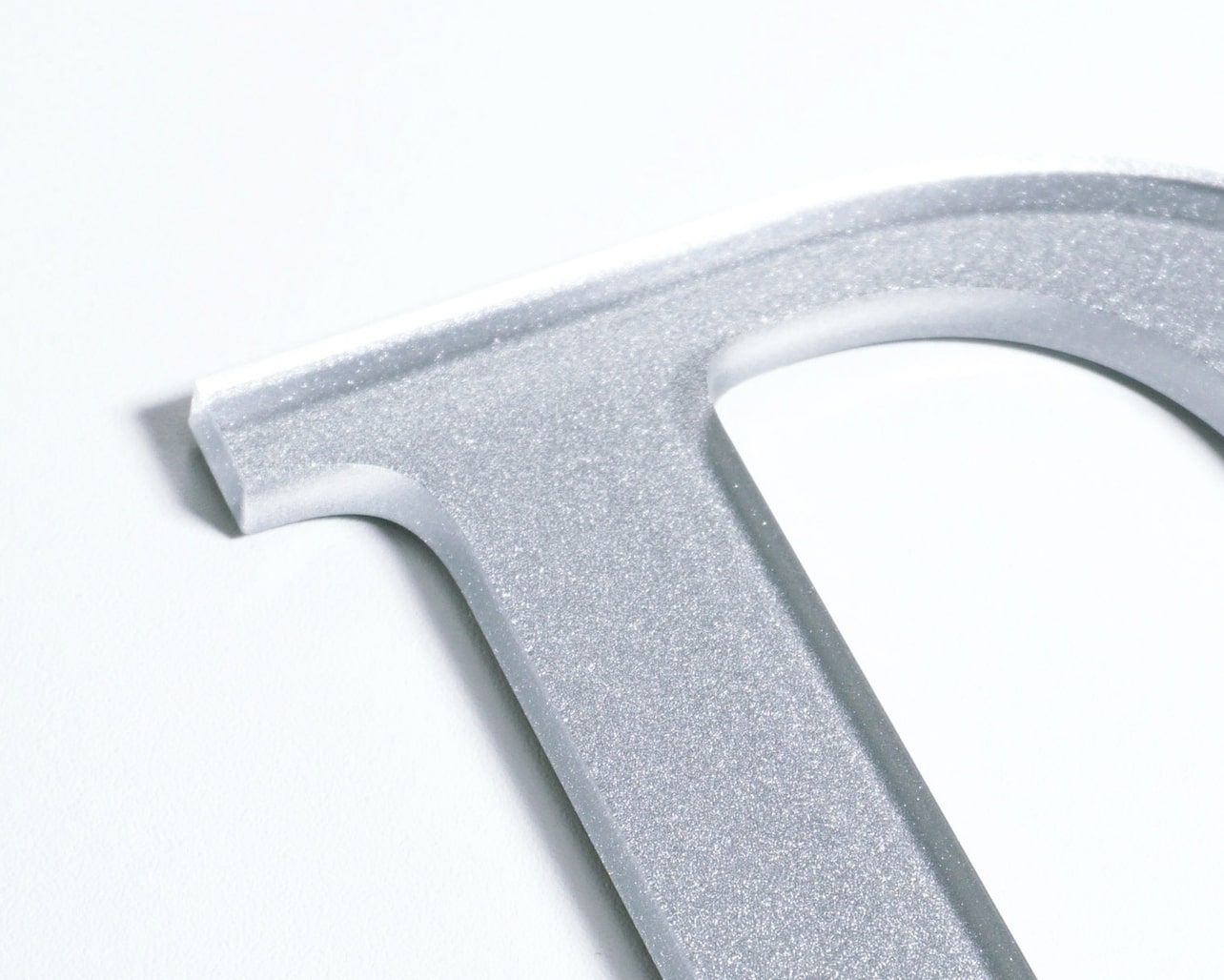

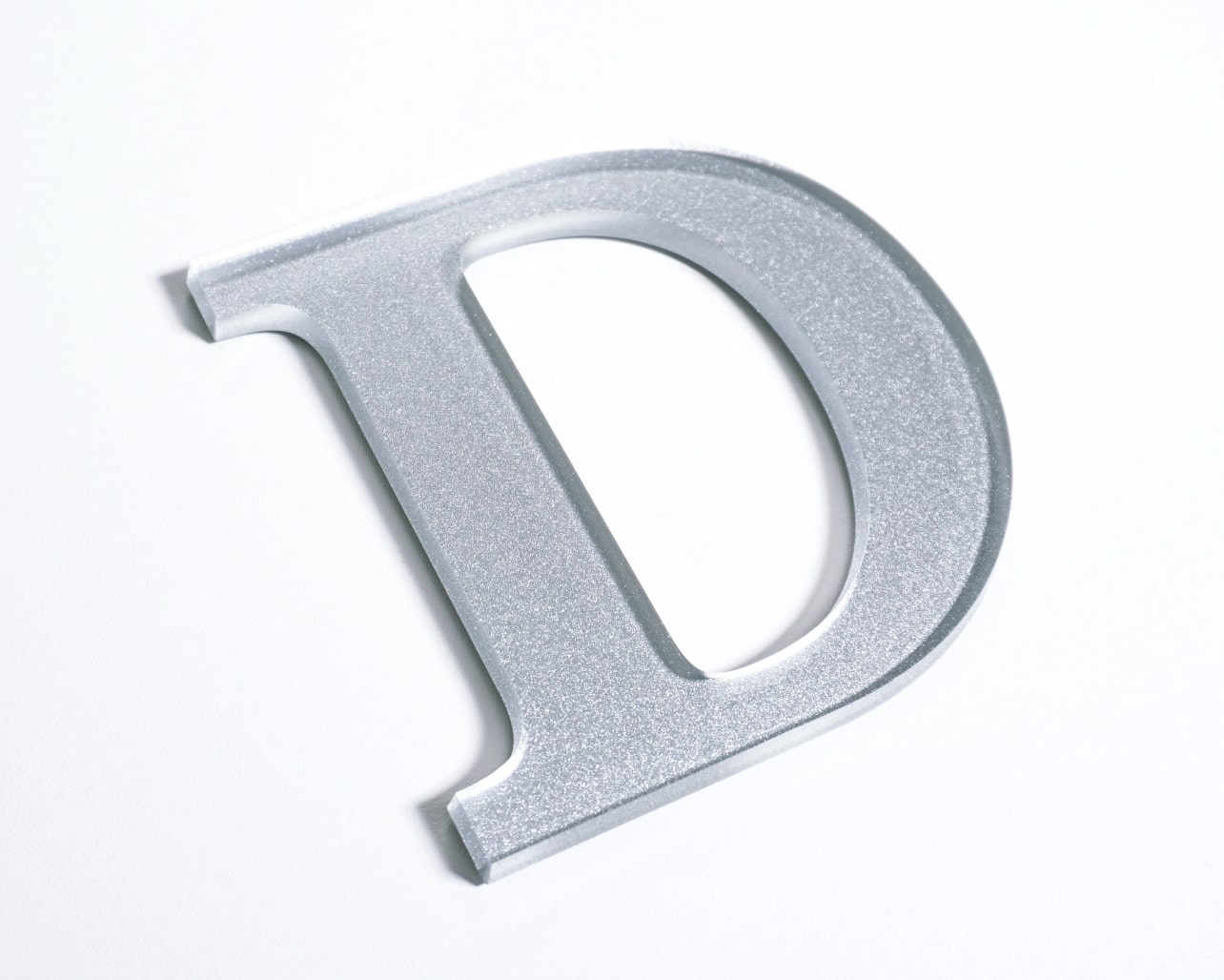

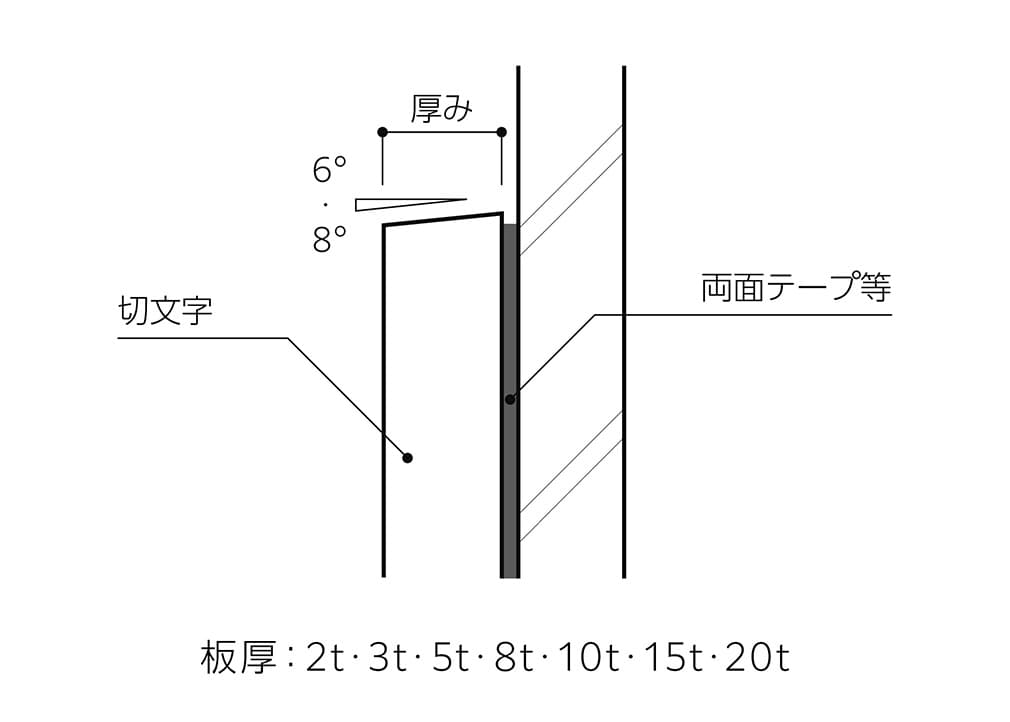

セミストレートカット(6°・8°)
Color Variations
カラーバリエーション

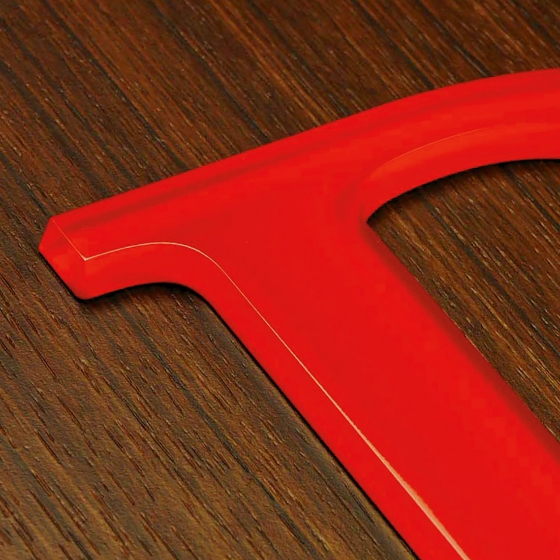

裏面塗装タイプ(指定色)
指定色は、日本塗料工業会が発行する「塗料用標準色」の色見本や、「DIC」、「PANTONE」 に代表されるインクのカラーガイド(色番号)に合わせて調色を行い、透明アクリルの裏面から塗装いたします。
- ※ご支給の実物色見本などにも合わせられます。
- ※特色インクの高彩度な色目は再現が困難となります。

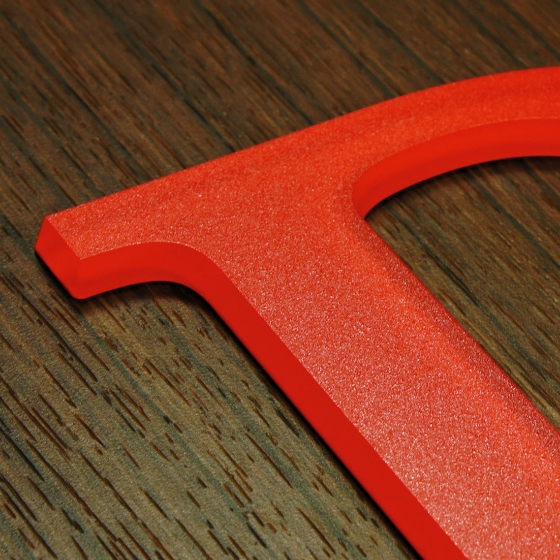

- ※表面フロストクリア仕上げも可能です。
- ※ダイカン標準色のメタリック塗装でも仕上げられます。
- ※オートペイントカラーズなど、別注のメタリックカラーにも対応できます。
加工サイズ
サイズ:H1000×W2000/板厚:2t・3t・5t・8t・10t・15t・20t

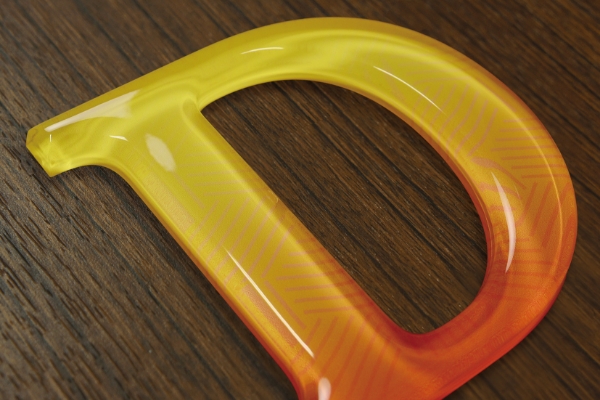

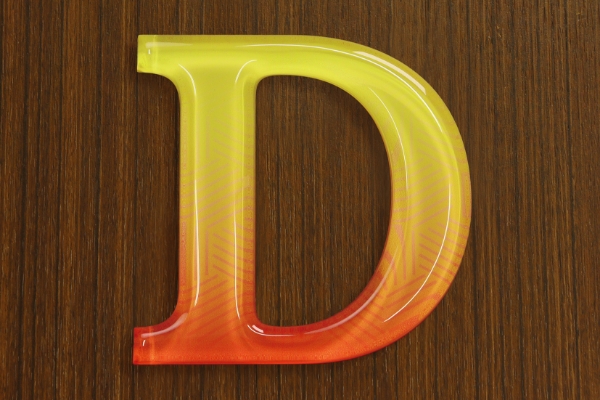

裏面印刷タイプ(UVダイレクト印刷)
UV光(紫外線)で硬化するインクを使用して、最高1200dpiの高解像度で、透明アクリルの裏面からダイレクトにフルカラー印刷を行えます。文字のカット面から照明の光が透過して、多彩なグラデーションがより鮮やかに目に映ります。
※ご支給データ通りでのカラー出力が基本作業となります。
※ご指定の色番号や色見本に合わせる場合は別途費用がかかります。(色数により、都度お見積)
加工サイズ
サイズ:H1250×W2450/板厚:2t・3t・5t・8t・10t

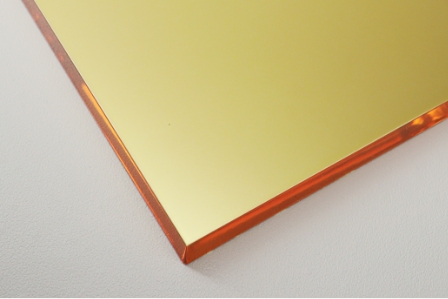

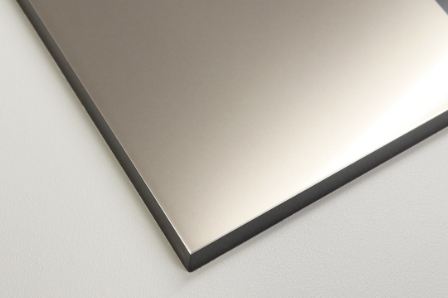

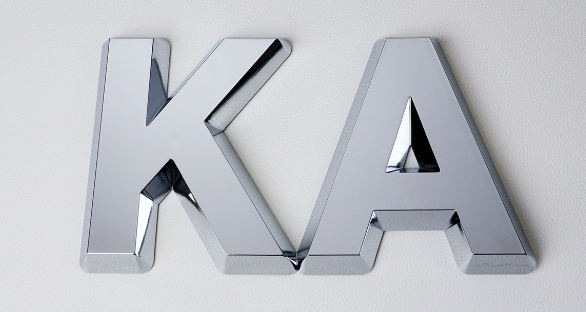

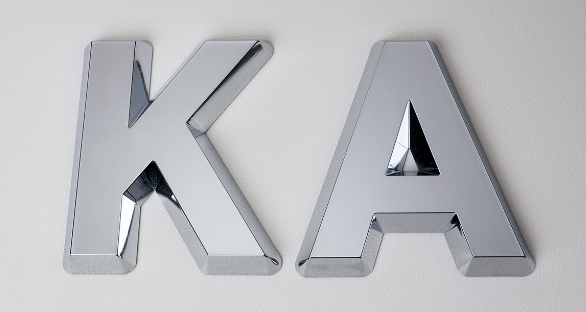

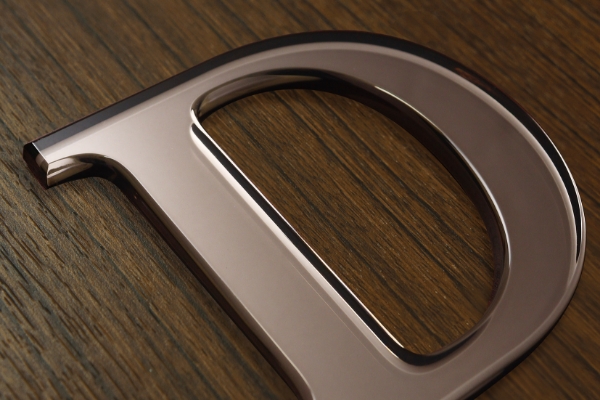

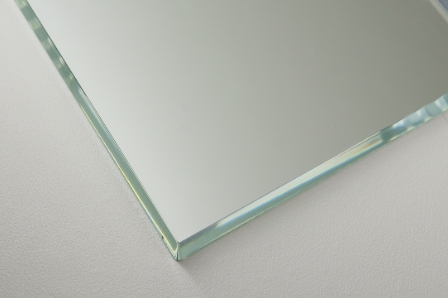

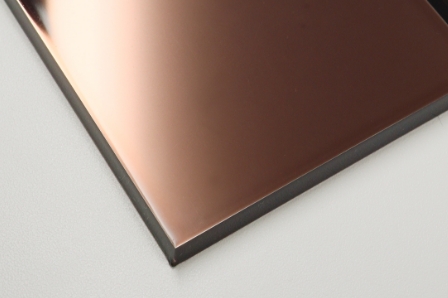

裏面メッキタイプ(クリアミラー)
ミラー(鏡面)の光を反射するという特性と、透過率の高い透明アクリルを組み合わせたクリアミラーの文字や装飾品は、自然光や照明など、多くの光源やインテリアが映り込みます。その輝きは、ワンランク上の優雅さとラグジュアリーな印象を放ちます。
加工サイズ
サイズ:H1200×W1800/板厚:3t・5t
※設置場所は屋内限定となります。ご注意ください。(屋外不可)

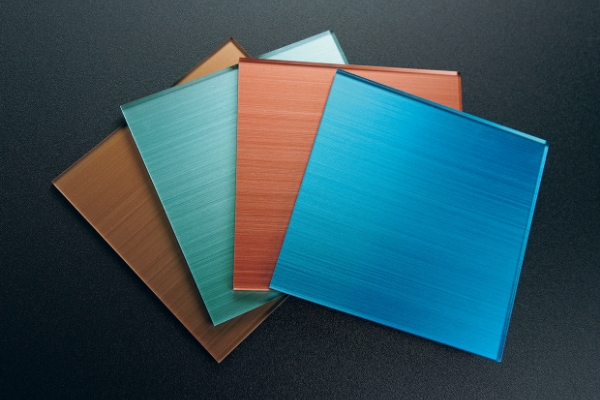

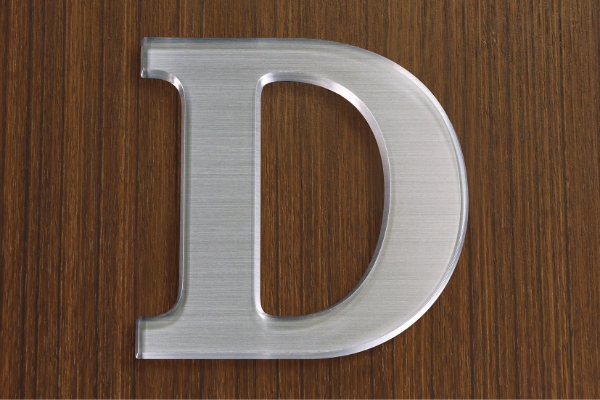

裏面塗装タイプ(クリスタルメタルコート)
メタルコートは、透明アクリルの裏面からメタル調の特殊塗料でコーティングを行い、透明感と金属感を融合させる塗装技術です。仕上げの柄目は、ヘアーライン(HL)とパーマネントヘアーライン(PHL)の2種類、コーティング色は6種類からお選びいただけます。また、別注色でのコーティングも承りますので、ご相談ください。
※カラー見本は写真のため実物と多少異なることがあります。
加工サイズ

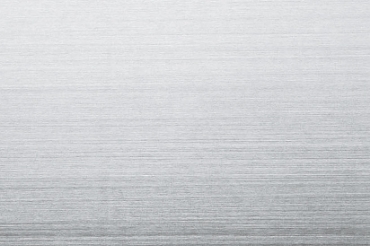

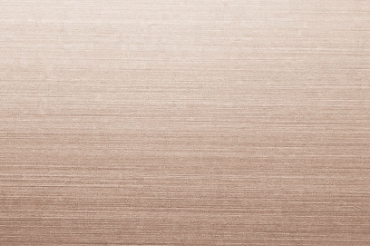

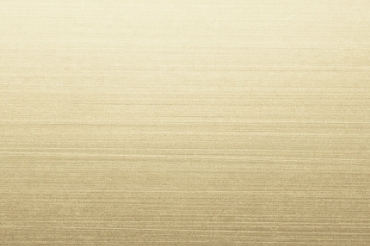

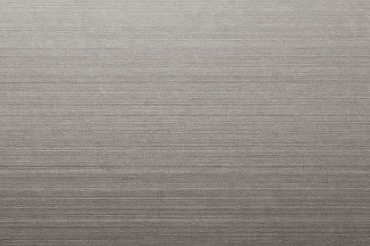

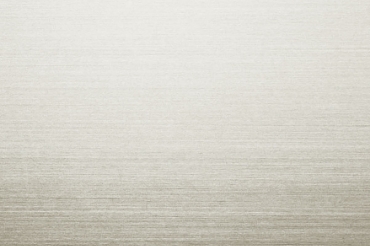

ヘアーライン(HL)仕上
サイズ:H1000×W2000/板厚:2t・3t・5t・8t・10t・15t

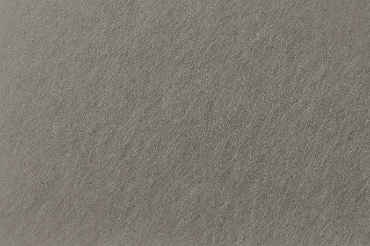

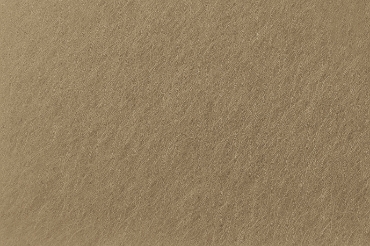

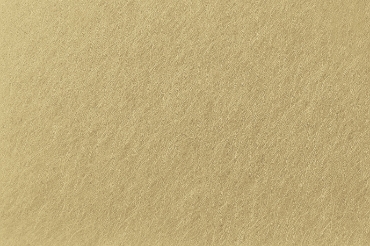

パーマネントヘアーライン(PHL)仕上
サイズ:H1200×W2400/板厚:2t・3t・5t・8t・10t・15t
※アルミシルバー(HL)5t、ゴールド(HL)5tのみ材料を在庫していますので、短納期の対応が可能です。
※HLは長手方向のHL目となります。
※設置場所は屋内限定となります。ご注意ください。(屋外不可)
CONTACTお問い合わせ

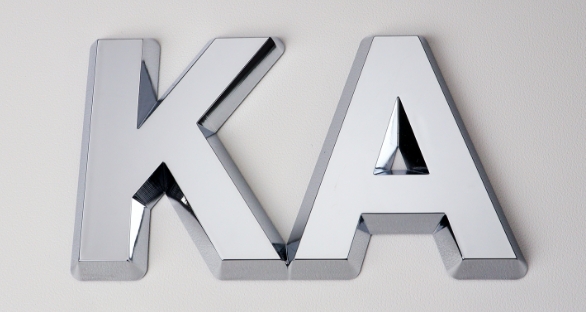

テーパーカットの注意事項

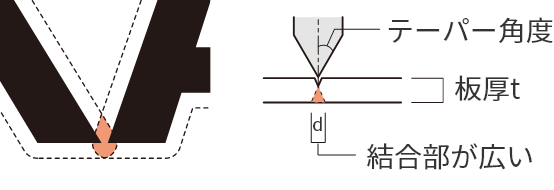

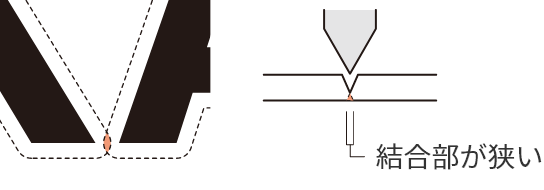

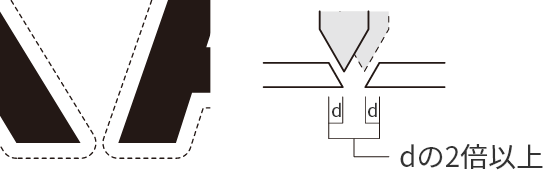

テーパーカットは、支給して頂いたデータの輪郭が、実際の文字のトップ面となり、使用する刃物のテーパー角度により、底面は上面よりdmmオフセットされます。つまり、文字間の距離とテーパー角度によって、文字同士がつながったり、離れたりする場合があります。文字間を詰め文字を一体化すると取付作業を効率化できますが、文字の詰め方が不充分だと文字の破損を起こす恐れがあります。下記、テーパー角度オフセット量相関表を参考にレイアウトを決定してください。また、文字を離して製作する場合は、一覧表の数値の2倍以上離してレイアウトをしてください。
-
※充分にテーパー部が繋がっているので一定の強度が保てる。
-
※テーパー部が繋がっているが折れやすい。
-
※テーパー部が繋がっていない。(バラパーツ)
テーパー刃物一覧
-
※セミストレート
【6°テーパー】 -
※セミストレート
【8°テーパー】 -
【15°テーパー】
-
【20°テーパー】
-
【30°テーパー】
-
【45テーパー】
-
【60テーパー】
いろいろなニーズに対応出来る様、数多くのテーパーカットの刃物を取り揃えています。
これ以外の角度にも対応出来ますので、お問い合せ下さい。
テーパー角度オフセット量相関表
1:文字をつなげる場合は、この数値以内の文字間を保つこと。
2:文字を離す場合は、この数値の2倍以上の距離を取ること。
角度 | 6° (セミストレート) |
8° (セミストレート) |
15° | 20° | 30° | 45° | 60° | |
---|---|---|---|---|---|---|---|---|
刃物材料 | オフセット量 |
オフセット量 |
オフセット量 |
オフセット量 |
オフセット量 |
オフセット量 |
オフセット量 |
|
材質 | ABS | アクリル | ABS・アクリル | ABS・アクリル | ABS・アクリル | ABS・アクリル | ABS・アクリル | ABS・アクリル |
2t | 0.21mm | × | 0.28mm | 0.54mm | 0.73mm | 1.15mm | 2.0mm | 3.46mm |
3t | 0.31mm | × | 0.42mm | 0.8mm | 1.09mm | 1.73mm | 3.0mm | 5.19mm |
5t | 0.53mm | × | 0.7mm | 1.34mm | 1.82mm | 2.89mm | 5.0mm | 8.65mm |
8t | 0.84mm | × | 1.12mm | 2.14mm | 2.91mm | 4.62mm | 8.0mm | 13.84mm |
10t | 1.05mm | × | 1.4mm | 2.68mm | 3.64mm | 5.77mm | 10mm | 17.3mm |
15t | 1.58mm | × | 2.1mm | 4.02mm | 5.46mm | 8.66mm | 15mm | × |
20t | 2.1mm | × | 2.81mm | 5.36mm | 7.28mm | 11.54mm | 20mm | × |
25t | 2.63mm | × | 3.51mm | × | × | × | × | × |
30t | 3.15mm | × | 4.22mm | × | × | × | × | × |
